一文讲透湿式自动喷水灭火系统如何灭火

2024-05-30 14:144731

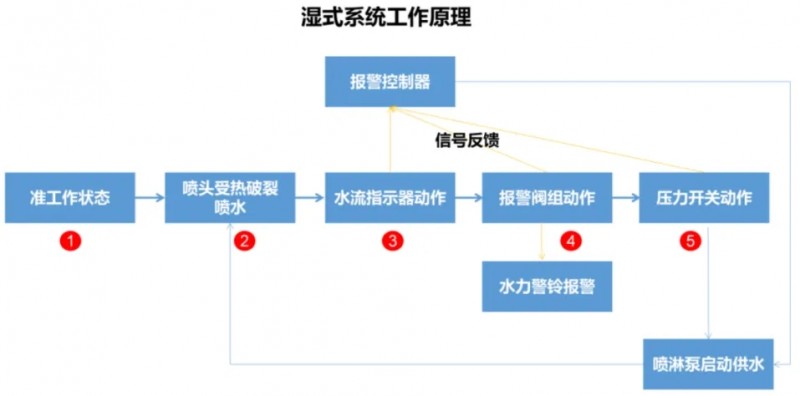

  湿式自动喷水灭火系统是如何启动,如何进行灭火的?要搞清楚湿式自动喷水灭火系统是如何灭火要分四个部分来理解,准工作状态、探测火灾、确认火灾、扑灭火灾。
一、准工作状态
湿式系统在准工作状态下,管道内充满压力水。

二、探测火灾

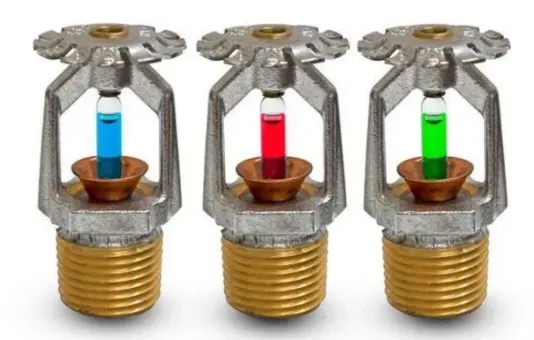

闭式喷头
在火灾发生时,当火场温度达到喷头的预设动作温度时,喷头内部的感温元件会启动,导致喷头开启并喷水。这是整个系统中最先动作的组件。


三、确认火灾

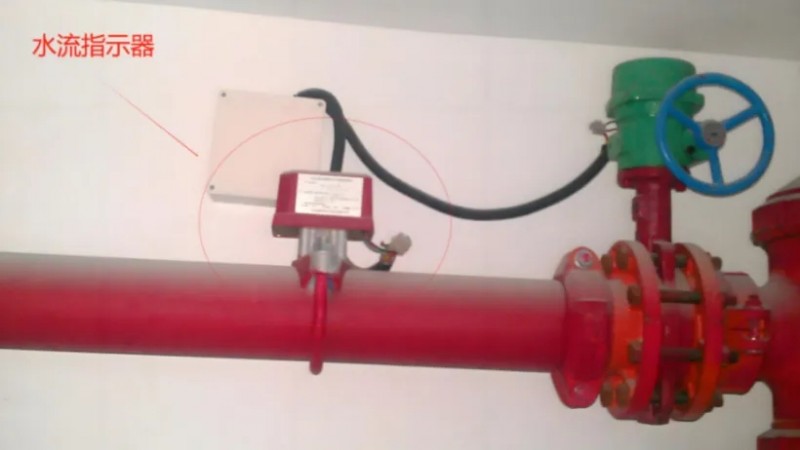

1.水流指示器
当喷头喷水后,管道内的水开始流动,水流指示器感应到水流变化并发出电信号。这个信号会被传送到火灾报警控制器,显示某一区域喷水的信息。


2.湿式报警阀
由于持续喷水导致管道内的压力降低,湿式报警阀的上部水压低于下部水压。在压力差的作用下,湿式报警阀自动开启。
此时,水会经过延时器流向水力警铃的通道,水力警铃发出声响报警信号。压力开关给水泵控制柜发启泵信号。
3.高位消防水箱出水干管上的流量开关、水泵出水管上压力开关
高位消防水箱出水干管上的流量开关、水泵出水管上压力开关动作后,同样有给水泵控制柜发启泵信号的功能。
4.火灾报警控制器
火灾报警控制器接收到复合与逻辑的报警型号后,也会进行判断并确认火警。一旦确认火警,报警控制器也可以启动消防水泵,向管网加压供水,确保喷头能够持续喷水灭火。

四、扑灭火灾

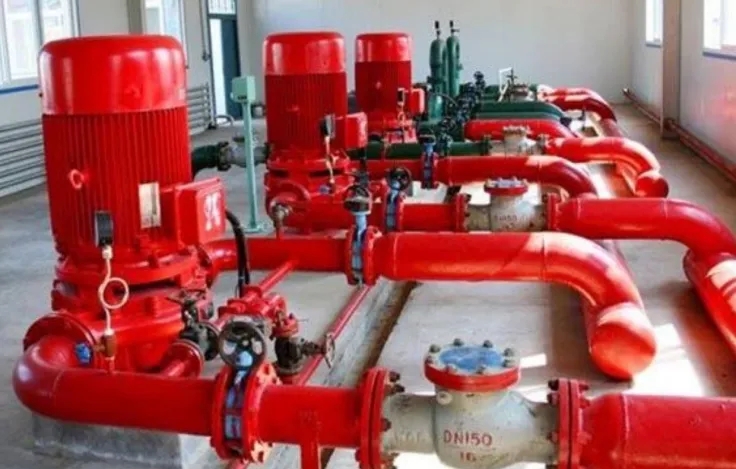

消防水泵
在报警控制器的指令下,消防水泵开始工作,将水从水源抽取并输送到系统的管道中,确保喷头能够持续喷水灭火。


总结来说,湿式自动喷水灭火系统通过喷头、水流指示器、湿式报警阀、压力开关、(火灾报警控制器)和消防水泵等组件的协同工作,实现了在火灾发生时自动喷水灭火的功能。这些组件按照特定的顺序动作,确保了系统的高效性和可靠性。
