一、消防水泵出水管路设置

消防水泵出水管路应能承受一定的压力，保证不漏水，布置上应符合下列规定：

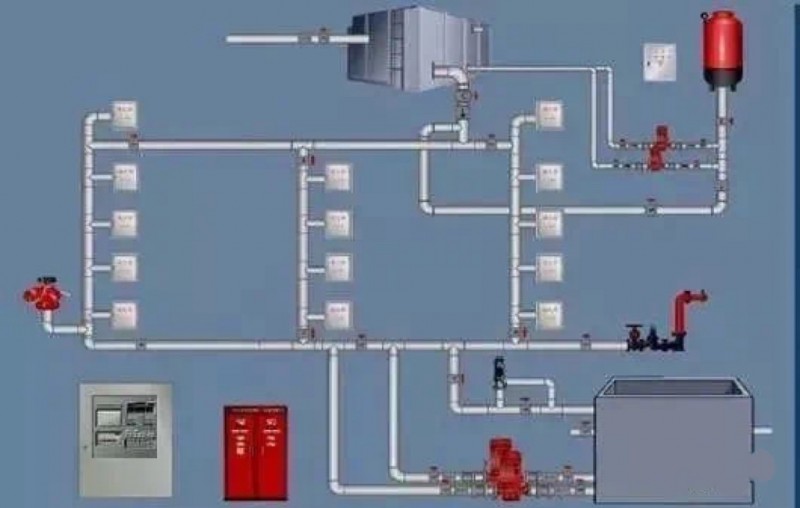

1.一组消防水泵应设不少于两条的输水干管与消防给水环状管网连接，当其中一条输水管检修时，其余输水管应仍能供应全部消防给水设计流量；

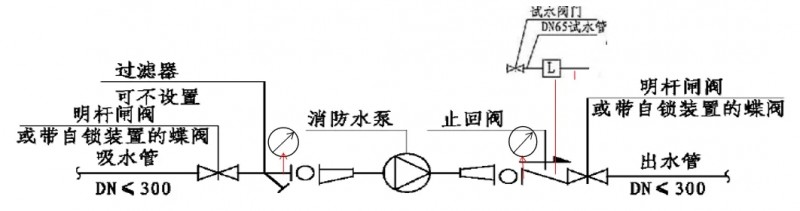

2.消防水泵的出水管，上应设止回阀、明杆闸阀；当采用蝶阀时，应带有自锁装置；当管径大于DN300时，宜设置电动阀门；

3.消防水泵出水管的直径小于DN250时，其流速宜为1.5m/s~2.0m/s; 直径大于DN250时，宜为2.0m/s~2.5m/s；

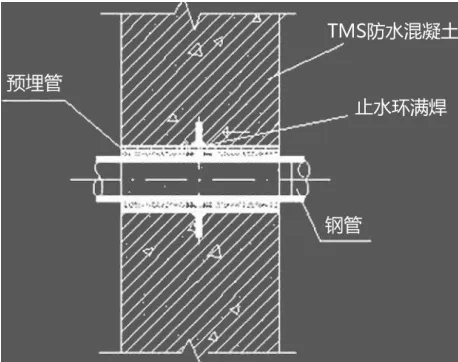

4.消防水泵出水管道穿越外墙时，应采用防水套管；当穿越墙体和楼板时，应加设套管,套管长度≥墙体厚度，或应高出楼面或地面50mm；套管与管道间隙应采用不燃材料填塞，管道的接口不应位于套管内；

二、压力表设置要求

消防水泵吸水管和出水管上应设置压力表，并应符合下列规定：

1.消防水泵出水管压力表的最大量程不应低于其设计工作压力的2倍，且不应低于1.60MPa；

2.消防水泵吸水管宜设置真空表、压力表或真空压力表，压力表的最大量程应根据工程具体情况确定，但不应低于0.70MPa ，真空表的最大量程宜为-O.10MPa；

3.压力表的直径≥100mm，应采用直径≥6mm的管道与消防水泵进出口管相接，并应设置关断阀门。

三、流量和压力测试装置

一组消防水泵应在消防水泵房内设置流量和压力测试装置，并应符合下列规定：

1.单台消防水泵的流量不大于20L/s、设计工作压力不大于0.50MPa时，泵组应预留测量用流量计和压力计接口，其他泵组宜设置泵组流量和压力测试装置；

2.消防水泵流量检测装置的计量精度应为0.4级（允许误差占压力表量程的百分数)，最大量程的75%应大于最大一台消防水泵设计流量值的175% (2.33倍）；

3.消防水泵压力检测装置的计量精度应为0.5级，最大量程的75%应大于最大一台消防水泵设计压力值的165%(2.2倍）；

4.每台消防水泵出水管上应设置DN65的试水管，并应采取排水措施。

四、消防水泵的启动装置

1.消防水泵应能手动启停和自动启动两种方式。从接收到启动信号到正常运转应≤2min，且启动后不能自动控制水泵停止运转（消防案不应设置自动停止的控制功能，消防泵的停止工作应由具有权限的工作人员根据大灾扑救情况确定）;

2.消防水泵控制标在平时应处于自动控制状态；

3.消火栓按钮不宜直接启动消防泵，需要一个报警信号。但消火栓按钮可作为发出报警信号的开关或启动干式消火栓的快速启闭装置；

4.消防水泵应有消防水泵①出水干管上设置的压力开关、高位水箱出水管上的②流量开关，或③报警阀压力开关等信号直接启动。消防水泵房内的压力开关宜引人消防泵控制柜内。

五、消防水泵的动力装置

消防转输泵的供电应符合消防泵的供电要求。消防泵、消防稳压泵及消防转输泵应有不间断的动力供应，也可采用内燃机作为动力装置。双电源切换时间<2s，一路电源与内燃机动力切换时间<15s。
